次世代の小径ハックボルト

従来と比べて取外し可能になり板厚もワイドに。



Huck ボブテール/Bobtailの特徴



❑ピンテールが無い !?

ピンの破断音が無くなり静かな締結。

・ 破断が無いので、廃棄物も発生しません。

・ 破断面の表面処理工が不要となります。







❑高い耐振動性

・ ボルトネジ山にカシメこまれたカラーが、 永久的で耐震動性のある結合を形成しています。







❑スエージング〔カシメ〕必要圧力の低減

・専用工具の改良により、より少ない力でカシメ加工を する事が出来ます。また、従来品より締結スピードが早くなり、早く安く耐久性のある製品が出来上がります。




❑  ツールの小型化を実現



次世代ハックボルトのボブテールはピンテールを切らないタイプです。工場ではその為、劇的に騒音が無くなりました。作業者にとっては騒音がなくなり作業環境が大きく改善されました。異物クレームや飛散するピンテールによる怪我がなく、様々な問題が無くなります。ボブテール工具はスムーズに動作し、ショックも無し、繰り返し負荷も無し、従来よりも格段に安全性が増しました。

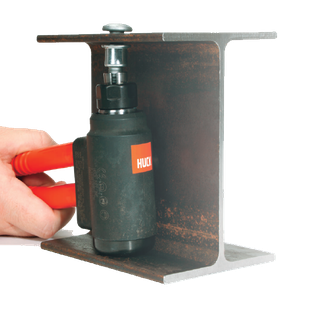

 右記のSFBTT8-12油圧工具は幅 14 mmの狭い箇所でも難無く締結作業が出来ます。

Huck SFBTT8-12 油圧工具
Huck SFBTT8-12 油圧工具

❑ 取り付け時のギャップ比較



ハックBobtailロックボルトはネジ山が低い形状で、標準ボルトナットと比べてギャップが無く、 振動ではゆるみ難い形状となっております。また滑らかなネジ山の為、応力集中が少ない構造となっております。




           ボブテール                        標準ボルトナット


❑簡単な目視検査

                     締結前                              締結後







締結後〔カシメ加工後]は体積移動による形状変化が見られます。



専用リングゲージにて簡単に検査が出来ます。



締結工程/ボブテール

    穴にボルトを挿入し、ピン

    にカラーをかぶせます。

ツールを平行ネジであるピンテール部分にかぶせてからスタートします。プラーがボルトを工具内に引き入れながら、同時にカラー押し、部材ギャップを無くします。

所定の強さで引き始めて

アンビルがスウェージを開始します。カラーがネジ山に食込みながら、カラーを前方に伸ばして、所定の軸力を得ます。

カラーのスウェージが完了

した所でスイッチを離すと

アンビルが後方に戻り、

プラーからピンテールが

離されます。



寸法及びデータ/ボブテール 小径

❑  ボブテールボルト寸法 単位= mm


❑  ボブテールカラー寸法 単位= mm


❑  ボブテール小径   機械的強度 単位= kN




                                      ❑  検査データ        単位 = mm                                ❑  下穴径データ  単位 = mm


ボブテールボルト品番選定チャート

  [ 例 ]     BT        -   BR       12      -      4       GA

                 ↓                 ↓            ↓                     ↓         ↓

         トレーザー頭                炭素鋼       3/8"径             締結可能厚      亜鉛メッキ三価クリアクロメート仕上げ

       Grade 5/8.8級                                                                          3.18 - 9.52mm




ボブテールカラー品番選定チャート

                                                                                                                *オプションとなります。

    [ 例 ]     BTC    -   2B         8     -        BL     L

                       ↓            ↓            ↓                            ↓

                        Grade 2           アルミ        1/4"径                                  樹脂タブ

                                                                                                                                 亜鉛メッキ三価クリアクロメート仕上げ





                 *専用工具の組み合わせにつきましては、別途ツール表をご覧下さいませ。
