次世代の太径ハックボルト

従来型と比べて取外し可能となり板厚もワイドに。



Huck ボブテール/Bobtailの特徴





     ① ピンテールが無い?!

           ❑ ピンの破断音が無くなり静かな締結。

         ❑ 破断が無いので、廃棄物が発生しません。

      ❑ カシメ後の破断面の表面処理が不要となります。



   ② 目視検査が可能に

       ❑  丸条のインジゲーターが少なくとも 1個、または

     半分でも潰れていれば正しい強度が確保されいます。

     検査工程の集約で生産効率が上がります。



   ③ 高い耐振動性

     ❑ ボルトネジ山にカシメこまれたカラーが

           永久的で耐振動性のある結合を形成しています。





                ④   スウェージング(カシメ)必要圧力の低減

       ❑ 専用工具の改善により、より少ない力でカシメ

        する事ができ、従来よりも締結スピードが速くなり、

         安く早く耐久性のある製品が出来上がります。



優れた耐振動性と簡潔な検査

❑ ユンカース振動試験  /  Bobtail  M14mm  鉄10.9級

左記の図表はBobtailに比べ、ナット及びボルトの軸力(締付力)分散が、とても広い事が示されています。

従来のボルトナットでは振動が始まると締付荷重が急速に減衰するのに対し、Bobtailでは一定に保たれています。


❑ 取付時のギャップ比較



 Huck ロックボルトはネジ山が低い形状で、標準ボルト ナットと比較してギャップが無く、振動ではゆるみ難いネジ山形状となっております。また滑らかなネジ山の為、応力集中が少ない構造となっております。


❑ 一目で分かる目視検査

 Huck 独占のデザインである、カラーフランジ部の取付インジゲーターで、ボブテール/Bobtailカラーのカシメ工程の完了が一目で分かります。



締結工程/ボブテール

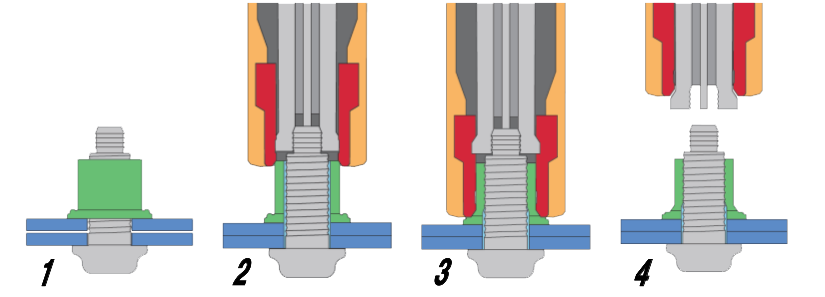

ハック ボブテール 締結工程 締結プロセス

             穴にボルトを挿入し、ボルトに

        カラーをネジ止めします。



        *ネジ山は締め付けるモノ

         では無く、仮止めの為に。

 ツールを平行ネジであるピン

 テール部分に被せてからスタ

 ートします。プラーがボルト

 をツール内に引き入れながら

 同時にカラーを押し、部材

 ギャップを無くします。

所定の強さで引き始めてアンビルがスウェージを開始します。カラーがネジ山に食込みながら、カラーを前方に伸ばして所定の軸力を得ます。

カラーのスウェージが完了

した所でスイッチを話すと

アンビルが後方に戻り、

プラーからピンテールが

離されます。



寸法及びデータ/ボブテール太径

❑ ボルト頭形状

            丸頭      トラス頭       フランジ頭     90°皿頭      3OSSキャップ


      Grade 5= インチ標準       *ご要望に応じて        Grade 8=インチ標準         *ご要望に応じて        *ご要望に応じて

                               8.8級 =メトリック                   10.9級 = メトリック

                               *ご要望に応じて                                                                  *ご要望に応じて

❑ 強度クラス                       ❑ ボルト頭寸法 単位 = mm

呼 径 丸   頭 フランジ頭        A 丸頭 フランジ頭
B C B C
1/2 " Grade 5 Grade 8 12.7最大 21.87 - 24.20 7.50 - 8.50
5/8 " Grade 5 Grade 8 15.87最大 27.59 - 30.37 9.33 - 10.97 32.26 - 33.78 11.38 - 12.67
3/4 " Grade 5 Grade 8 19.05最大 33.69 - 36.57 11.56 - 13.46
7/8 " Grade 5 Grade 8*ご要望に応じて 22.22最大 39.12 - 42.29 13.34 - 14.85
1 " Grade 8 Grade 5 25.40最大 44.45 - 50.80 14.99 - 16.51
M 12 8.8級*ご要望に応じて 10.9 級 12 最大     24.10 - 25.40 8.90 - 9.60
M 14 8.8級 8.8 級、10.9 級 14 最大     30.00最大 11.50最大
M 16 8.8級*ご要望に応じて 10.9 級 16 最大     32.30 - 33.80 11.40 - 12.20
M 20 8.8級*ご要望に応じて 10.9 級  20 最大     40.30 - 42.40 15.00 - 16.00

  備考 = トラス頭、90°皿頭、SS30(ステンレスキャップ)についてはご要望に応じて。


❑ ボルトとカラーの形状


❑ インチ サイズ ボブテール/ボルト寸法/単位 = mm

グリップ

番号

グリップ範囲 1/2 " 5/8" 3/4 " 7/8 " 1 "
D E D E D E D E D E
4 6.35  -  15.74 3.81 36.6 3.81 40.7 4.06 47.0 6.35 52.2 6.35 57.4
8 12.70  -  22.09 3.81 42.9 3.81 47.0 4.06 53.3 6.35 58.6 6.35 63.8
12 19.05  -  28.44 3.81 49.3 3.81 53.4 4.06 59.7 6.35 65.0 6.35 70.1
16 25.40  -  34.79 3.81 55.6 3.81 59.7 4.06 66.0 6.35 71.3 6.35 76.5
20 31.75  -  41.14 3.81 62.0 3.81 66.1 4.06 72.4 6.35 77.6 6.35 82.8
24 38.10  -  47.49 3.81 68.3 3.81 72.4 4.06 78.7 6.35 84.0 6.35 89.2
28 44.45  -  53.84 3.81 74.7 3.81 78.8 4.06 85.1 6.35 90.3 6.35 95.5
32 50.80  -  60.19 3.81 81.0 3.81 85.1 4.06 91.4 6.35 96.7 12.7 101.9
36 57.15  -  66.54 3.81 87.4 3.81 91.5 4.06 97.8 12.7 103.0 12.7 108.2
40 63.50  -  72.89 3.81 93.7 3.81 97.8 9.53 104.1 12.7 109.4 12.7 114.6
44 69.85  -  79.24 3.81 100.1 9.53 104.2 9.53 110.5 12.7 115.8 12.7 120.9
48 76.20  -  85.59 9.53 106.4 9.53 110.5 9.53 116.8 12.7 122.1 12.7 127.3
52 82.55  -  91.94 9.53 112.8 9.53 123.2 12.7 128.4 12.7 133.6
56 88.90  -  98.29 9.53 119.1 9.53 129.5 12.7 134.7 12.7  140.0
60 95.25  -  104.64 9.53 125.5 9.53 135.9 12.7 141.1 12.7 146.3
64 105.60  -  110.99 9.53 142.2 12.7 147.5 12.7 152.7
68 107.95  -  117.34 9.53 148.6 12.7 153.8 12.7 159.0
72 114.30  -  123.69 9.53 154.9 12.7 160.2 12.7 165.4

❑ インチ サイズ ボブテール/カラー寸法/単位 = mm

呼  径 F G H J
Grade 5 Grade 8
1/2 "  25.66 - 27.43 18.50 - 18.99 19.03 - 19.27 19.36 - 19.60 12.86 - 13.15
5/8 "  32.26 - 33.78 23.17 - 23.67 23.75 - 24.00 24.21 - 24.46 16.84 - 16.38
3/4 "  38.61 - 40.64 27.82 - 28.32 28.76 - 29.00 29.09 - 29.33 19.31 - 19.66
7/8 "  45.09 - 47.38 32.52 - 33.02 33.28 - 33.65 22.48 - 22.86
1 "  49.03 - 51.05 37.09 - 37.85 38.10 - 38.48 38.74 - 39.11 25.66 - 26.16

❑ インチ サイズ ボブテール/機械的強度、下穴径、検査寸法/単位 = mm

呼 径

最大

下穴径

Grade 5(kN) Grade 8(kN) 検査データ
軸力 引張 剪断 軸力 引張 剪断 A最小 B最大 C最小 D最大
1/2 " 14.28 53.6 75.8 62.3 70.3 94.7 72.9 10.88 23.69 14.43 18.44
5/8 " 17.46 85.4 120.5 100.1 115.6 162.8 115.6 10.88 24.35 18.04 23.06
3/4 " 20.63 126.3 178.4 144.1 165.5 222.8 169.0 13.59 27.88 21.65 27.68
7/8 " 23.81 174.6 246.6 193.0 15.24 30.27 25.15 32.02
1 " 28.57 229.1 323.4 251.3 284.7 404.3 302.5 17.39 33.22 29.21 36.88



検査データ

AまたはBの寸法が所定値を超えると、ファスナーの把持力を超える事になり、所定値未満のC寸法は不完全な締結プロセスを示しています。所定値よりも大きなD寸法は取付工具上の不適切または摩耗したノーズアンビルを示しています。



❑ メトリックサイズ ボブテール/ボルト寸法/単位 = mm

グリップ

番号

グリップ範囲 M 12 M 14 M 16 M 20
D E D E D E D E
10 5 - 15 3.8 34.2 3.8 37.1 3.8 40.1 3.8 45.9
15 10 - 20 3.8 39.2 3.8 42.1 3.8 45.1 3.8 50.9
20 15 - 25 3.8 44.2 3.8 47.1 3.8 50.1 3.8 55.1
25 20 - 30 3.8 49.2 3.8 52.1 3.8 55.1 3.8 60.9
30 25 - 35 3.8 54.2 3.8 57.1 3.8 60.1 3.8 65.9
35 30 - 40 3.8 59.2 3.8 62.1 3.8 65.1 3.8 70.9
40 35 - 45 3.8 64.2 3.8 67.1 3.8 70.1 3.8 75.9
45 40 - 50 3.8 69.2 3.8 72.1 3.8 75.1 3.8 80.9
50 45 - 55 3.8 74.2 3.8 77.1 9.5 80.1 3.8 85.9
55 50 - 60 3.8 79.2 3.8 82.1 9.5 85.1 3.8 90.9
60 55 - 65 3.8 84.2 3.8 87.1 9.5 90.1 3.8 95.9
65 60 - 70 3.8 89.2 3.8 92.1 9.5 95.1 9.5 100.9
70 65 - 75 3.8 94.2 3.8 97.1 9.5 100.1 9.5 105.9
75  70 -80 3.8 99.2 9.5 102.1 9.5 105.1 9.5 110.9
80 75 - 85 9.5 104.2 9.5 107.1 9.5 110.1 9.5 115.9
85 80 - 90 9.5 115.1
90 85 - 95 9.5 120.1
95 90 - 100 9.5 125.1
100 95 - 105 9.5 130.1
105 100 - 110 9.5 135.1
110 105 -115 9.5 140.1
115 110 - 120 9.5 145.1
120 115 - 125 9.5 150.1

❑ メトリック サイズ ボブテール/カラー寸法/単位 = mm

呼   径 F G H J
M12(10.9級) 24.1 - 25.4 17.3 - 17.7 18.3 - 18.5 12.1 - 12.3
M14(8.8級) 28.2 - 29.6 20.5 - 21.0 20.9 - 21.1 14.0 - 14.3
M14(10.9級) 28.2 - 29.6 20.5 -21.0 21.1 - 21.5 14.0 -14.4
M16(10.9級) 32.3 - 33.8 23.1 - 23.7 24.1 - 24.5 16.0 - 16.4
M20(10.9級) 40.3 - 42.1 29.0 - 29.6 30.2 - 30.6 20.1 -20.5

❑  メトリックサイズ ボブテール/機械的強度、下穴径、検査寸法/単位 = mm

呼 径

最大

下穴径

単位 = kN 検査データ
軸力 引張 剪断 A最小 B最大 C最小 D最大
M12 (10.9級] 13.5 64.9 87.6 65.4 10.9 24.0 14.1 17.3
 M14 [8.8級] 15.5 66.7 95.6 82.3 10.9 24.4 15.8 20.2
M14 [10.9級] 15.5 86.7 120.1 93.8 10.9 24.4 15.8 20.2
M16 [10.9級] 17.5 115.6 163.0 122.0 10.9 24.8 18.0 23.1
M20 [10.9級] 22.0 181.0 254.9 182.4 13.9 28.5 22.6 28.8



検査データ

AまたはBの寸法が所定値を超えると、ファスナーの把持力を超える事になり、所定値未満のC寸法は不完全な締結プロセスを示しています。所定値よりも大きなD寸法は取付工具上の不適切または摩耗したノーズアンビルを示しています。



インチサイズ  Large Bobtail ボルト品番選定チャート

頭形状 品番
Grade 5
BTR
トラス BT30
90°皿 BT90
Grade 8
 フランジ BT

材質 品番 呼径 品番
Grade 5 BR 1/2 " 16
Grade 8 DT 5/8 " 20
    3/4 " 24
    7/8 " 28
    1 " 3

グリップ品番

上記インチ

グリップ

ご参照

表面処理 品番
三価亜鉛メッキ5μm G
三価亜鉛メッキ10μm GA
ジオメット 1層 NP
ジオメット 2層 D1
 生地(オイル仕上)  無記号

       [ 例 ]               B T      -     D T  16      -         8      GA

                                                                 ↓              ↓        ↓                            ↓      ↓

                          フランジ頭          炭素鋼       1/2 " 径        締結可能厚        三価亜鉛メッキ 10μm

                                Grade 8                           12.7 - 22.69mm          クリアクロメート仕上げ



メトリックサイズ  Large Bobtail ボルト品番選定チャート

頭形状 品番
8.8級
MBTR
フランジ MBT
10.9級
 フランジ MBT

材質 品番 呼径 品番
8.8級 BR M 12 12
10.9級 DT M 14 14
    M 16 16
    M 20 20

グリップ品番

上記

メトリック

グリップ

ご参照

表面処理 品番
三価亜鉛メッキ5μm G
三価亜鉛メッキ10μm GA
ジオメット 1層 NP
ジオメット 2層 D1
 生地(オイル仕上)  無記号

           [ 例 ]    MBT       -       DT    14        -        55   NP

                                 ↓                         ↓           ↓                             ↓       ↓

                             フランジ頭                        炭素鋼       M 1 4                 締結可能厚         ジオメット1層

                                            Grade 8                                     50 - 60mm

表面処理:NP

JIS Z2371 塩水噴霧48時間後




インチ & メトリックサイズ  Large Bobtail カラー品番選定チャート

頭形状 品番
Grade 5 BTC5
Grade 8 BTC8
8.8級 MBTC
 10.9級 MBTC

材質 品番 呼径 品番
低炭素鋼 R 1/2 " 16
低炭素鋼 R 5/8 " 20
低炭素鋼 BR 3/4 " 24
低炭素鋼 R 7/8 " 28
    1 " 32
    M 12 12
    M 14 14
    M 16 16
    M 20 20

表面処理   品番
三価亜鉛メッキ(Grade 5用) UA
三価亜鉛メッキ(Grade 8用) BL
三価亜鉛メッキ(8.8級用) UA
三価亜鉛メッキ(10.9級用) BL

*Large Bobtailのカラーには全て

 標準で仮止めタブが付いています。




       [ 例 ]      MBTC       -      R  20    -     BL

                            ↓                   ↓    ↓                  ↓

                       10.9級                 炭素鋼  M20 径         三価亜鉛メッキ



*専用工具は別途Huckツール選定表をご参照ください。
